WS 131

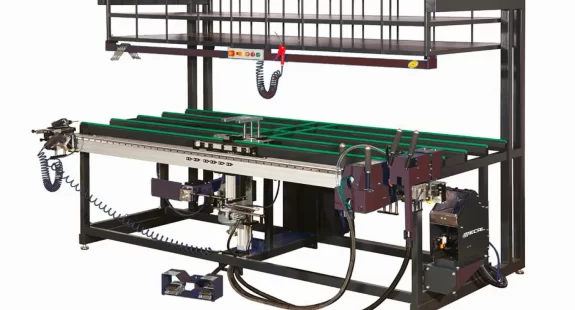

MESA PARA EL MONTAJE DE HERRAJES DE PVC
Galería
Diseñada para el ensamblado de todos los sistemas de herraje de “inclinación y giro” para diferentes tipos y variedad de tamaños de herrajes para perfiles de ventanas y puertas, medición sin uso de cinta ni de lápiz, sin necesidad de molduras ni de plantillas, que permite un ensamblado rápido, de alta calidad y estándar.
– Mesa de ensamblado de herrajes (plantilla adaptable que no necesita cambio de molduras).
– Sistema automático de centrado de herrajes para ventanas.
– Medición automática de fallebas y tijeras.
– Enclavamiento para falleba y corte de retención para tijera.
ASD: atornillado absolutamente automática, unidad automática de alimentación de tornillos, puntero láser.
TD: grupo de perforación triple para los orificios del picaporte (con perfil reforzado).
HD: Grupo semiajustable de perforación para goznes y atornillado manual de goznes.
BC: herramienta fresadora para la ranura del canal de la falleba.
FR-S: Estantería de herrajería (iluminación y percha funcional).
– Sistema automático de centrado de herrajes para ventanas.
– Medición automática de fallebas y tijeras.
– Enclavamiento para falleba y corte de retención para tijera.
ASD: atornillado absolutamente automática, unidad automática de alimentación de tornillos, puntero láser.
TD: grupo de perforación triple para los orificios del picaporte (con perfil reforzado).
HD: Grupo semiajustable de perforación para goznes y atornillado manual de goznes.
BC: herramienta fresadora para la ranura del canal de la falleba.
FR-S: Estantería de herrajería (iluminación y percha funcional).
| Min. Longitud de trabajo del perfil | milímetros | 330 |
| Max. Profile Working Length | milímetros | 2500 |
| Min. Altura del perfil | milímetros | 30 |
| Min. Ancho del perfil | milímetros | 50 |
| Max. Altura del perfil | milímetros | 105 |
| Max. Ancho del perfil | milímetros | 125 |
| Valores eléctricos | Voltios | 380-400V, 50hz, 3 ph |
| KW totales | kilovatios | 3 |
| Dimensiones de los tornillos a utilizar | milímetros | Min: 3,9 mm x 16 mm / Max: 4,2 mm x 38 mm |
| Peso | Kilogramos | 400 |
| Ancho | milímetros | 1990 |
| Longitud | milímetros | 3260 |
| Altura | milímetros | 1960 |
