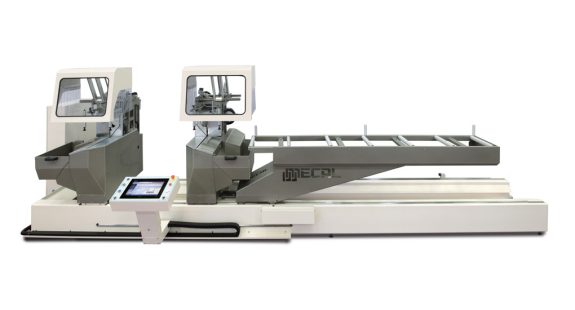

TDC 622 DYNACUT
TRONZADORA DE DOBLE CABEZAL CNC 3 EJES
Galería
- Unidad de corte fija a la izquierda. Posicionamiento motorizado de la unidad de corte móvil.
- 3 ejes gestionados a través de CNC, accionados por servomotores brushless.
- Mesa de corte en posiciones fijas (90°). Sin cambio de rotación.
- Inclinación de los grupos de corte, con control motorizado, en cualquier ángulo entre 45° y 90°.
- Ciclo de corte estándar con movimiento de inclinación hacia arriba de los grupos de corte. Ciclo de corte radial, con traslación de los grupos de corte en dirección al operario combinada con el movimiento de inclinación hacia arriba de los grupos de corte.
- Unidad de control con pantalla táctil 15″, ordenador industrial Magelis iPC.
- Amplia capacidad de corte con cuchillas Ø 600 mm.
- Lubricación de herramientas con sistema de lubricación por cantidad mínima (sistema MQL).
- Protecciones dinámicas para una cobertura total del área de corte.
- Los sistemas de bloqueo del perfil son móviles con movimientos automáticos vinculados a las posiciones angulares de las bases de corte.
- Predispuesto para conectar un aspirador de virutas y niebla aceitosa.
- Alimentación hidroneumática de cuchillas.
EQUIPO ESTÁNDAR:
- Transportador de rodillos móvil (3 m)
- Hoja de sierra TCT Ø 600 mm (n.º 2)
- Pinzas verticales neumáticas (n.º 2 pares)
- Sistema de lubricación por cantidad mínima (sistema MQL)
- Kit para arranque automático de aspirador (6‐10 A‐4,0 kW)
- Grupo de tratamiento de aire comprimido (Filtro de aire/Lubricador/Regulador)
ACCESORIOS OPCIONALES:
- Hoja de sierra TCT Ø 600 mm
- Soporte de pieza articulado (funcionamiento automático)
- Transportador de banda motorizado
- Aspiradora móvil
| Corte útil contemporáneo (90°) | mm | 5000 / 6000 |
| Longitud de corte (mín. 90°) | mm | 470 |
| Diámetro de la hoja de sierra | mm | 600 |
| Agujero de la hoja de sierra | mm | 32 |
| Velocidad de la herramienta giratoria | RPM | 2400 |
| Potencia del motor de la cuchilla | kilovatios | 5,5 (x2) |
| Potencia eléctrica instalada | kilovatios | 13 |
| Dimensiones generales (carrera útil de 5 m.) | mm | L/L=± 7930 L/A=± 2110 A/A=± 1870/2120 |
| Peso (5 m. de recorrido útil) | kilogramo | ±2800 |
| Dimensiones generales (carrera útil 6 m.) | mm | L/L=± 8930 L/A=± 2110 A/A=± 1870/2120 |
| Peso de la máquina (carrera útil 6 m.) | kilogramo | ±3000 |
Se reserva el derecho a realizar modificaciones.
