PL-E

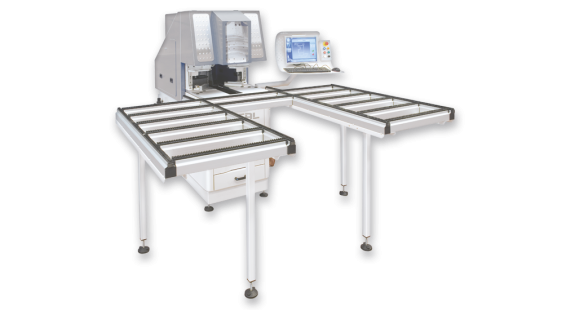

LIMPIADOR DE ESQUINAS DE 2 EJES CONTROLADO POR CNC PARA EL MECANIZADO DE PERFILES DE VENTANAS DE PVC SOLDADOS CON ESQUINAS DE 90°
Galería

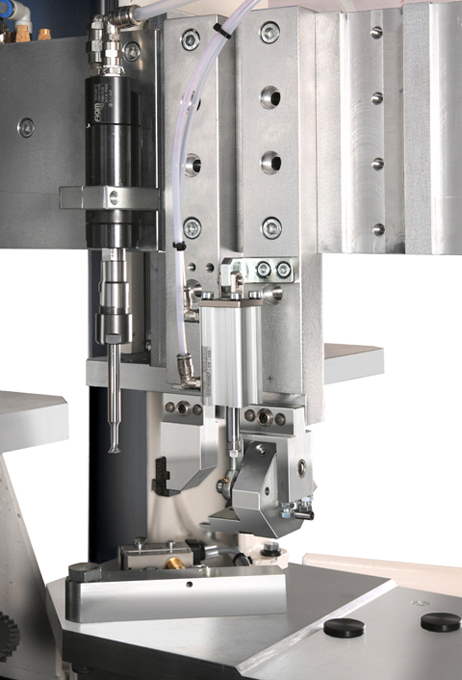

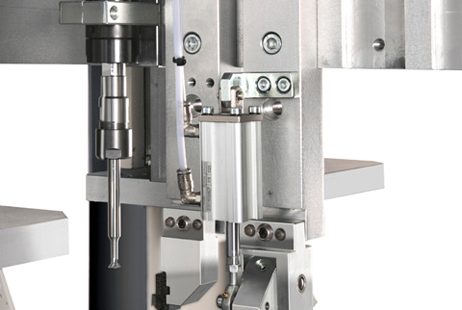

- En la parte superior del carro se puede montar 1 unidad porta-cortador de disco, 3 unidades porta-herramientas, una de ellas doble (clavadora o cincel), 1 unidad porta-cortador cilíndrico.

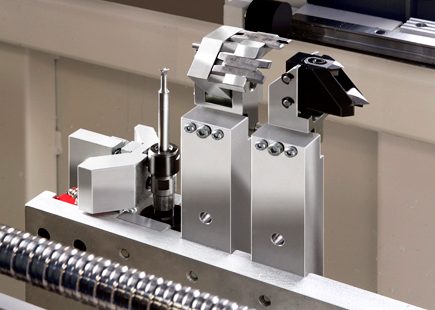

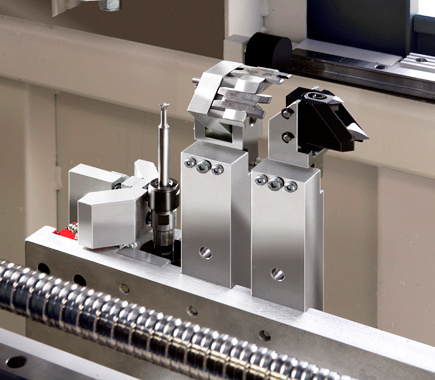

- En la parte inferior del carro se pueden montar 3 unidades portaherramientas, dos de ellas dobles (clavadora o cincel), 1 unidad portafresas cilíndricas.
- Centrado interno, referencia externa.
- Está equipado con servomotores Brushless realimentados por un codificador absoluto.
- Extremadamente simple e intuitivo de usar gracias al software de aplicación especialmente desarrollado.
- Rapidez tanto en programación como en gestión de procesos.
- El software permite trabajar tanto en perfiles planos como redondeados, blancos o con base film, sin necesidad de intervención manual.
- Posibilidad de realizar diferentes limpiezas en la superficie superior e inferior (p. ej. perfiles combinados blancos y de colores).
- La limpieza de la esquina exterior se realiza mediante una cuchilla: el uso de esta solución permite una flexibilidad extrema en el procesamiento de cualquier tipo de perfil.
- Todos los movimientos de traslación de la máquina se realizan mediante patines de bolas recirculantes sobre guías lineales de precisión.

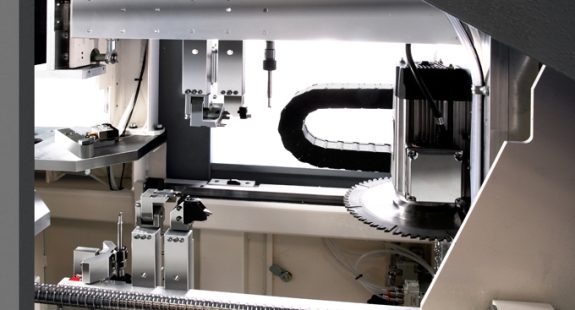

- N.1 Unidad con cortador de disco Ø 250 mm para limpiar la costura de soldadura en la esquina exterior del marco soldado
- N.1 Unidad superior con cabezal giratorio de dos posiciones seleccionable neumáticamente para la limpieza del cordón de soldadura en las superficies planas de perfiles blancos y de colores
- N.1 Unidad inferior con cabezal giratorio de dos posiciones seleccionable neumáticamente para la limpieza del cordón de soldadura en las superficies planas de perfiles blancos y de colores
- N.1 unidad inferior doble con cuchilla para la limpieza del bordillo en perfiles redondeados y cuchilla fija para la limpieza de la esquina interior
- N.1 Unidad superior con cuchilla fija para limpieza del rincón interior
| Altura máxima del perfil | milímetros | 180 |
| Altura mínima del perfil | milímetros | 40 |
| Diámetro máximo del cortador | milímetros | 250 |
| Velocidad de rotación | rpm | 3000 |
| Energía eléctrica instalada | kilovatios | 2 |
| Altura de la máquina | milímetros | ±1800 |
| Ancho de la máquina | milímetros | ±1800 |
| Longitud de la máquina | milímetros | ± 1400 |
| Peso de la máquina | kg | ±800 |
Reservados cambios técnicos
