MC 304 ATLAS – 3 DPM
CENTRO DE MECANIZADO CNC DE 4 EJES.
Galería
- DPM es el acrónimo de Morse Positioning Device. La máquina está equipada con un dispositivo, con accionamiento combinado neumático/electrónico, dedicado al posicionamiento automático de las mordazas, una tras otra.
- Apto para el sector ventana e industrial.
- 4 ejes controlados por CNC (X, Y, Z, A).
- Con accesorios dedicados puede trabajar en 5 caras del perfil.
- El eje del husillo (A) se puede colocar en cualquier ángulo dentro de un rango de 180° (± 90°).
- Los ejes corren sobre guías de recirculación de bolas y son accionados por motores gestionados con sistemas digitales.

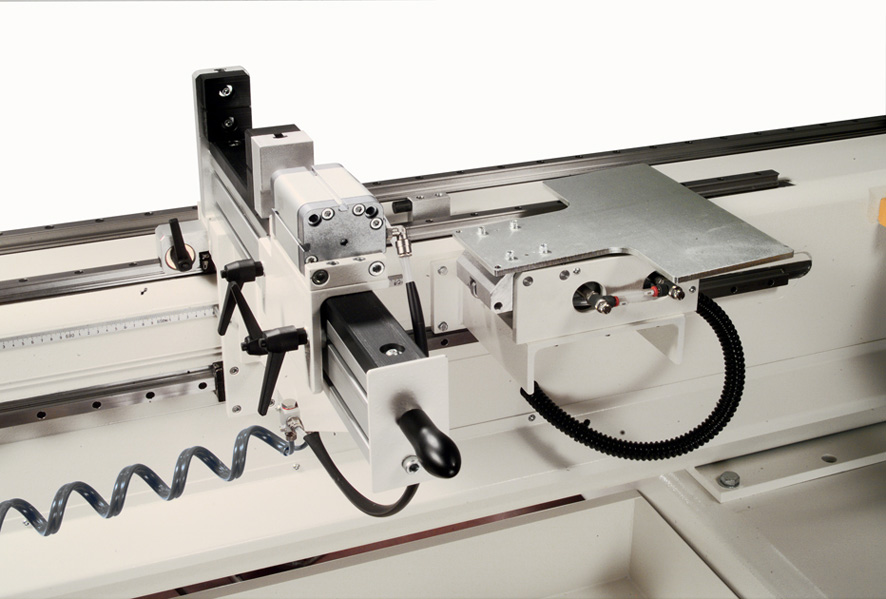

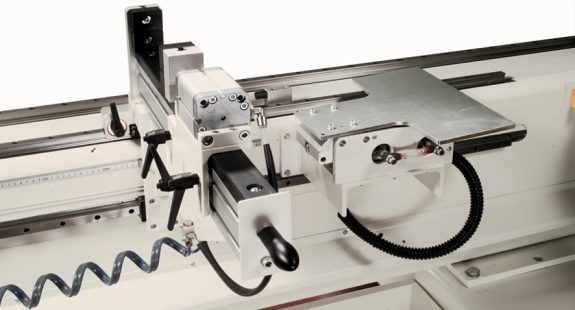

- Las mordazas que bloquean la pieza se deslizan sobre guías de recirculación de bolas.
- Posibilidad de dividir el área de trabajo para crear dos áreas de trabajo separadas.
- Con una fresa de disco es posible realizar operaciones de fresado en ambos extremos del perfil (ciclo de refrentado).
- Las operaciones de fresado se pueden realizar con interpolación lineal y circular en los ejes X, Y y Z.
- Los topes de referencia para el perfil se pueden inclinar neumáticamente.
- El electromandril está preparado para el cambio rápido del husillo portaherramientas.
- El almacén de herramientas se encuentra en el montante móvil. El cambio de herramienta se puede realizar en cualquier posición del rango de trabajo.
- La refrigeración de las herramientas se confía a una unidad de control con un sistema mínimo.
- Todas las guías de deslizamiento y los husillos de recirculación de bolas están lubricados por un sistema automático centralizado.
- Disposición para el uso de tanques para la recolección de virutas y desechos.
- Electrohusillo nº 1 con refrigeración por aire, ISO30, rpm 18000, kW 5,5
- N. 1 almacén de portaherramientas con 8 estaciones
- N. 4 pares de mordazas de bloqueo de pieza
- N. 1 juego para barrera óptica para la seguridad del operador
- N. 1 juego para protección perimetral
- Unidad de tratamiento de aire (filtro/reductor/lubricador)
- PC de escritorio
- sistema operativo Windows
- Pantalla W TFT-LCD de 18,5” (16:9, 1366 x 768 píxeles), teclado QWERTY, ratón
- Software de programación gráfica CAD CAM 3D
| recorrido del eje X | milímetro | 7460/9460/11460 |
| recorrido del eje Y | milímetro | 1460 |
| Recorrido del eje Z | milímetro | 620 |
| recorrido del eje A | ° | ±90 |
| Cono de fijación portaherramientas | ISO30 | |
| Potencia nominal (S1) | kilovatios | 5.5 |
| Tipo de refrigeración | Aire | |
| Velocidad máxima de rotación | rpm | 18000 |
| Plazas disponibles | No. | 8 |
| longitud del coche | milímetro | ±9500 |
| Ancho de la máquina | milímetro | ±2500 |
| Altura de la máquina | milímetro | ±2300 |
| Peso de la máquina | kg | ±5300/6300/7300 |
