FMM 311

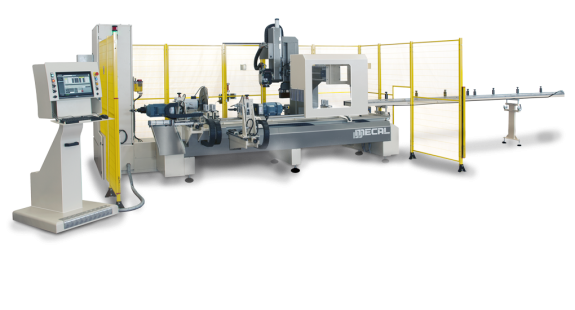

Centro mecanizado para la producción de componentes obtenidos a partir de una barra de aleación ligera extruida.
Galería
- Los procesos previstos son fresado, taladrado, roscado y corte.
- 5 ejes controlados por CNC
- El volumen útil de trabajo, sin movimiento de la barra, es de 1700(X) x 150(Y) x 170(Z) mm.
- Unidad de corte con cuchilla Ø 500 mm
- Unidad de taladrado y/o roscado (bajo pedido)
- El eje (A) del electrohusillo se puede girar en cualquier ángulo dentro de ± 90°, paralelo al eje transversal.
- El movimiento del eje A se implementa mediante un servomotor sin escobillas gestionado a través de un convertidor digital.
- La detección del posicionamiento se realiza mediante un codificador montado directamente en el eje del motor de movimiento.
- El almacén de herramientas se encuentra en el eje X en un compartimento especialmente protegido.
- Se pueden cargar físicamente hasta 12 tipos diferentes de herramientas.
- La pieza de trabajo se mantiene en posición mediante abrazaderas accionadas hidráulicamente. El sistema de apertura tiene una carrera fija, pero la parte móvil se posiciona según el ancho deseado.
- Las mordazas se deslizan sobre guías de precisión.
- Unidad de corte con avance recto oleo-neumático, regulable manualmente en velocidad y carrera.
- La refrigeración de las herramientas está confiada a una unidad de control con un sistema mínimo.
- Todos los sistemas de movimiento de los ejes están lubricados por un sistema automático centralizado.
OPCIONALES
- Unidad de perforación, con avance neumático instalada paralelamente al eje longitudinal (eje X), después de la unidad de corte.
- Unidad de perforación opuesta
- Banco de apoyo para sujetar la barra a mecanizar
| Recorrido del eje X | mm | 1820 |
| Recorrido del eje Y | mm | 1150 |
| Recorrido del eje Z | mm | 490 |
| Recorrido del eje A | ° | ±100 |
| Potencia nominal (S1) | kilovatios | 10 |
| Velocidad máxima de rotación | RPM | 24000 |
| Cono de fijación del portaherramientas | Examen HSK-F63 | |
| Tipo de enfriamiento | Líquido | |
| Puestos vacantes en almacén | NORTE. | 12 |
